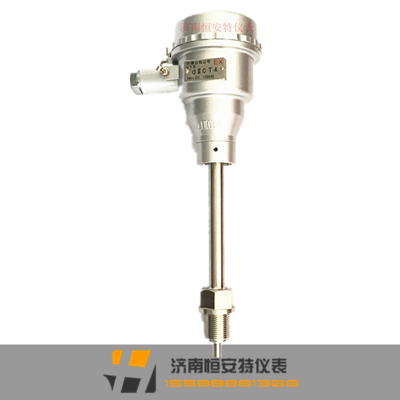

WZP-246鎧裝隔爆/防爆熱電阻

【產品說明】工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測

產品詳情

【產品說明】

工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測、調節和控制。在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在d II BT4~d II CT6 溫度組別區間內具有爆炸性氣體危險的場所內. 本廠生產的隔爆熱電偶采用引進元件作感溫元件，其技術性能符合 ZBY301-85工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求 GB3836.1-83 、 GB3836.2-83 標準。

主要技術指標

量程規格

型號	分度號	測溫范圍℃	精度等級	允許偏差△ t ℃
WZP WZP 2 WZPK WZPK 2	PT100	-200~500	A 級	±（0.15+0.002\|t\|）
WZP WZP 2 WZPK WZPK 2	PT100	-200~500	B 級	±（0.30+0.005\|t\|）

注：“ t ”為感溫元件實測溫度絕對值，雙支鉑電阻只供應 B 級

熱電阻允許通過電流

通過鉑電阻的測量電流最大不超過 5mA 。

防爆類型和級組

防爆級組： d II BT4 或 d II CT4 ； d II BT6 或 d II CT6

外殼防護等級： IP54

原理結構

隔爆熱電阻和裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆產品的接線盒（外殼

）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁

厚和機械強度，橡膠密封圈的熱穩定性符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣

體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散—傳爆。

由于產品采用上述防爆特殊結構，使產品完全符合使用在 d II BT4 至 d II CT6 防爆溫度

組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

電氣設備的類別、級別和溫度組別說明：

電氣設備分為二類： I 類——煤礦井下用電氣設備；

II 類——工廠用電氣設備

防爆等級

隔爆熱電阻的防爆等級呆板其適用于爆炸性氣體混合物最大安全間隙分為 A 、 B 、 C 三級。

溫度組別

隔爆熱帶內阻的溫度組別按其外露部分最高表面溫度分為 T1~T6 六組。

隔爆熱電阻的種類和規格

類別	型號	分度號	溫度范圍℃	保護管材料	熱響應時間 t0.5s	公稱壓力 Mpa	結構特征	規格		防爆等級
								總長 L （ mm ）	插深 l （ mm ）
鉑熱電阻	WZP-24SA	PT100	-200~500	1Cr18Ni9Ti 不銹鋼或0Cr18Ni12M02Ti	≤ 90	10	隔爆接線盒固定螺紋安裝 M27*2 隔爆接線盒固定法蘭安裝	250 350 400 450 550 650 900 1150	100 200 250 300 400 500 750 1000	d IIBT4 d II BT6 或d II CT4d II CT6

隔爆鎧裝熱電阻的種類和規格

類別	型號	分度號	溫度范圍℃	保護管直徑D（mm）	熱響應時間 t0.5s	公稱壓力 Mpa	結構特征	規格		防爆等級
								總長L（mm）	插深l （mm）
鉑熱電阻	WZPK-24 WZPK2-24	PT100	-200-500	φ 6 或 φ 5	≤ 12 ≤ 8	10	隔爆接線盒固定螺紋安裝 M27*2	300 350 450 550 650 900 1150	150 200 300 400 500 750 1000	d IIBT4 d IIBT6 或 d IICT4 d IICT6
