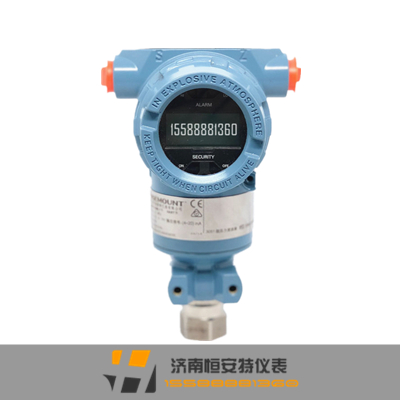

羅斯蒙特3051TG壓力變送器

【產品說明】 3051TG羅斯蒙特壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設

產品詳情

【產品說明】

3051TG羅斯蒙特壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從維護到操作都能實現最優化的測量概念。

一、產品概述：

羅斯蒙特的3051TG壓力變送器，3051TA絕壓變送器集傳感器、電子技術與單隔離膜片設計與一體，實現表壓和絕壓測量的校驗量程從0.3到10000psi 。3051T型壓力變送器工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。3051壓力變送器傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化(對于3051GP壓力變送器，大氣壓如同施加在傳感膜片的低壓側一樣)。3051AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號。

二、技術參數：

總體性能：±0.15%FS

精度：±0.075%FS

絕對壓力：校驗量程從0.3至10000psi

表壓：校驗量程從0.3至10000psi

不銹鋼與哈氏合金CR過程隔離膜片

單隔離膜片設計

灌充液：硅油與惰性油

可選DIN與Autoclave相配的過程連接

三、選型指南：

型號

變送器類型

3051TG3051TA

表壓變送器絕對壓力變送器

代碼

壓力范圍
3051TG	3051TA

12345

0-0.3至0-30psig(0-2至0-207kPa)0-1.5至0-150psig(0-10至0-1034kPa)0-8至0-800psig(0-55至0-5516kPa)0-40至0-4000psig(0-276至0-27579kPa)0-2000至0-10000psig(0-13800至0-68900kPa)

代碼

輸出

AM⁽¹⁾

4-20mA，帶有基于HART協議的數字信號低功耗，1-5Vdc，帶有基于HART協議的數字信號(0.8-3.2Vdc輸出，用選項代碼C2)

代碼

過程連接型式

2A2B2C2F

1/4-18NPT陰螺紋1/2-14NPT陰螺紋G^1/2AA DIN 16288陽螺紋(僅限量程1-4，SST)錐形和螺紋式，適用于F-250-C型蒸壓器Autoclave(包括壓蓋與篩，僅限量程5SST)

代碼

隔離膜片

過程連接液件材料

2⁽²⁾3⁽³⁾
