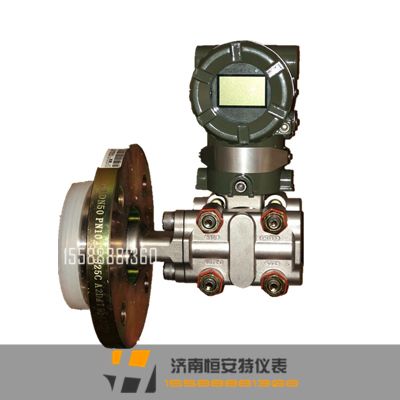

橫河EJA210A單法蘭液位變送器
- 產品簡介： 橫河EJA210A和橫河EJA220A法蘭安裝式變送器用于測量含有固體和沉淀性液體和蒸汽的液位和密度，然后將其轉變成4-20mADC的電流信號輸出。橫河EJA210A和橫河EJA220A也可以通過BR
-
- 全國服務熱線：
15588881360
|
型 號
|
規 格 代 碼
|
說 明
|
||||||||||
|
EJA210A
|
…………………………
|
法蘭安裝式差壓變送器(平膜片型) | ||||||||||
|
輸出信號
|
-D
|
………………………
|
4～20mA，BRAIN協議數字通訊 | |||||||||
|
-E
|
………………………
|
4～20mA，HART協議數字通訊 | ||||||||||
|
-F
|
………………………
|
FF現場總線通訊 | ||||||||||
|
測量量程(膜盒) |
M
|
……………………
|
1～100KPa(100～10000mmH2O) | |||||||||
|
H
|
……………………
|
5～500KPa(0.05～5Kgf/cm2) | ||||||||||
|
高壓側(法蘭側)接液部分材質(注1)(注3) |
[膜片] [其它] | |||||||||||
|
S
|
…………………
|
SUS316L SUS316 | ||||||||||
|
H
|
…………………
|
哈氏合金C-276(注4) 哈氏合金C-276(注4) |
||||||||||
|
T
|
…………………
|
鉭 鉭 | ||||||||||
|
法蘭規格
|
J1
|
………………
|
JIS 10K | |||||||||
|
J2
|
………………
|
JIS 20K | ||||||||||
|
A1
|
………………
|
ANSI 150 P1-----JPI 150 | ||||||||||
|
A2
|
………………
|
ANSI 300 P2-----JPI 300 | ||||||||||
|
A4
|
………………
|
ANSI 600 | ||||||||||
|
D2
|
………………
|
DIN PN10/16 | ||||||||||
|
D4
|
………………
|
DIN PN25/40 | ||||||||||
|
G2
|
………………
|
GB PN10/16(GB/T 9123.1-2000) | ||||||||||
|
G4
|
………………
|
GB PN25/40(GB/T 9123.1-2000) | ||||||||||
|
H2
|
………………
|
HG20592-97 PN10/16 | ||||||||||
|
H4
|
………………
|
HG20592-97 PN25/40 | ||||||||||
|
H5
|
………………
|
HG20592-97 PN63 | ||||||||||
|
法蘭尺寸/材質
|
D
|
……………
|
3-inch(80mm，DN80)/S25C | |||||||||
|
E
|
……………
|
3-inch(80mm，DN80)/SUS304 | ||||||||||
|
F
|
……………
|
3-inch(80mm，DN80)/SUS316 | ||||||||||
|
低壓側管道連接
|
0
|
…………
|
無管道連接件(Rcl/4內螺紋在容室法蘭上) | |||||||||
|
1
|
…………
|
帶Rcl/4內螺紋的過程接頭 | ||||||||||
|
2
|
…………
|
帶Rcl/2內螺紋的過程接頭 | ||||||||||
|
3
|
…………
|
帶l/4NPT內螺紋的過程接頭 | ||||||||||
|
4
|
…………
|
帶l/2NPT內螺紋的過程接頭 | ||||||||||
|
5
|
…………
|
無管道連接件(1/4NPT內螺紋在容室法蘭上) | ||||||||||
|
法蘭螺栓材質
|
A
|
………
|
SCM435 | |||||||||
|
B
|
………
|
SUS630 | ||||||||||
|
C
|
………
|
SUH660 | ||||||||||
|
安 裝
|
-9
|
……
|
水平配管安裝，左面高壓 | |||||||||
|
接 線 口
|
0
|
…
|
G1/2內螺紋，1處接線口 | |||||||||
|
2
|
…
|
1/2NPT內螺紋，2處接線口 | ||||||||||
|
3
|
…
|
Pg13.5內螺紋，2處接線口 | ||||||||||
|
4
|
…
|
M20內螺紋，2處接線口 | ||||||||||
|
5
|
…
|
G1/2內螺紋，2處接線口帶一個盲塞 | ||||||||||
|
7
|
…
|
1/2NPT內螺紋，兩個電氣接口，一個盲塞 | ||||||||||
|
8
|
…
|
Pg13.5內螺紋，兩個電氣接口，一個盲塞 | ||||||||||
|
9
|
…
|
M20內螺紋，兩個電氣接口，一個盲塞 | ||||||||||
|
顯示表頭
|
D
|
|
數字式表頭 | |||||||||
|
E
|
|
帶設定按鈕的數字表頭(注2) | ||||||||||
|
N
|
|
(無表頭) | ||||||||||
|
------－
|
N
|
通常為N | ||||||||||
|
附加選型代碼
|
/□ 選項規格 | |||||||||||
EJA210A[法蘭尺寸：2-inch(50mm，DN50)]
|
型 號
|
規 格 代 碼
|
說 明
|
||||||||||
|
EJA210A
|
…………………………
|
法蘭安裝式差壓變送器(平膜片型) | ||||||||||
|
輸出信號
|
-D
|
………………………
|
4～20mA，BRAIN協議數字通訊 | |||||||||
|
-E
|
………………………
|
4～20mA，HART協議數字通訊 | ||||||||||
|
-F
|
………………………
|
FF現場總線通訊 | ||||||||||
|
測量量程(膜盒) |
M
|
……………………
|
1～100KPa(100～10000mmH2O) | |||||||||
|
H
|
……………………
|
5～500KPa(0.05～5Kgf/cm2) | ||||||||||
|
高壓側(法蘭側)接液部分材質(注1)(注3) |
[膜片] [其它] | |||||||||||
|
W
|
…………………
|
哈氏合金C-276(注4) SUS316 | ||||||||||
|
H
|
…………………
|
哈氏合金C-276 哈氏合金C-276 |
||||||||||
|
T
|
…………………
|
鉭 鉭 | ||||||||||
|
法蘭規格
|
J1
|
………………
|
JIS 10K | |||||||||
|
J2
|
………………
|
JIS 20K | ||||||||||
|
A1
|
………………
|
ANSI 150 P1-----JPI 150 | ||||||||||
|
A2
|
………………
|
ANSI 300 P2-----JPI 300 | ||||||||||
|
A4
|
………………
|
ANSI 600 | ||||||||||
|
D2
|
………………
|
DIN PN10/16 | ||||||||||
|
D4
|
………………
|
DIN PN25/40 | ||||||||||
|
G2
|
………………
|
GB PN10/16(GB/T 9123.1-2000) | ||||||||||
|
G4
|
………………
|
GB PN25/40(GB/T 9123.1-2000) | ||||||||||
|
H2
|
………………
|
HG20592-97 PN10/16 | ||||||||||
|
H4
|
………………
|
HG20592-97 PN25/40 | ||||||||||
|
H5
|
………………
|
HG20592-97 PN63 | ||||||||||
|
法蘭尺寸/材質
|
A
|
……………
|
2-inch(50mm，DN50)/S25C | |||||||||
|
B
|
……………
|
2-inch(50mm，DN50)/SUS304 | ||||||||||
|
C
|
……………
|
2-inch(50mm，DN50)/SUS316 | ||||||||||
|
低壓側管道連接
|
0
|
…………
|
無管道連接件(Rcl/4內螺紋在容室法蘭上) | |||||||||
|
1
|
…………
|
帶Rcl/4內螺紋的過程接頭 | ||||||||||
|
2
|
…………
|
帶Rcl/2內螺紋的過程接頭 | ||||||||||
|
3
|
…………
|
帶l/4NPT內螺紋的過程接頭 | ||||||||||
|
4
|
…………
|
帶l/2NPT內螺紋的過程接頭 | ||||||||||
|
5
|
…………
|
無管道連接件(1/4NPT內螺紋在容室法蘭上) | ||||||||||
|
法蘭螺栓材質
|
A
|
………
|
SCM435 | |||||||||
|
B
|
………
|
SUS630 | ||||||||||
|
C
|
………
|
SUH660 | ||||||||||
|
安 裝
|
-9
|
……
|
水平配管安裝，左面高壓 | |||||||||
|
接 線 口
|
0
|
…
|
G1/2內螺紋，1處接線口 | |||||||||
|
2
|
…
|
1/2NPT內螺紋，2處接線口 | ||||||||||
|
3
|
…
|
Pg13.5內螺紋，2處接線口 | ||||||||||
|
4
|
…
|
M20內螺紋，2處接線口 | ||||||||||
|
5
|
…
|
G1/2內螺紋，2處接線口帶一個盲塞 | ||||||||||
|
7
|
…
|
1/2NPT內螺紋，兩個電氣接口，一個盲塞 | ||||||||||
|
8
|
…
|
Pg13.5內螺紋，兩個電氣接口，一個盲塞 | ||||||||||
|
9
|
…
|
M20內螺紋，兩個電氣接口，一個盲塞 | ||||||||||
|
顯示表頭
|
D
|
|
數字式表頭 | |||||||||
|
E
|
|
帶設定按鈕的數字表頭(注2) | ||||||||||
|
N
|
|
(無表頭) | ||||||||||
|
------－
|
N
|
通常為N | ||||||||||
|
附加選型代碼
|
/□ 選項規格 | |||||||||||
注1：低壓側接液部分材質：容室法蘭：SCS14A； 過程接頭：SCS14A； 膜盒：SUS316L(膜片C-276或ASTM N10276)； 排氣塞：SUS316
注2：不適用于輸出信號代碼 F。
注3：用戶必須考慮接液部分材質特性和介質的腐蝕性，不適當的材質可能會導致意想不到的腐蝕性介質泄漏，對
人體和工廠設備造成嚴重損害。
選型時必須注意：介質若有強腐如鹽酸、硫磺酸、H2S、次氯酸鈉等或150°C或以上的高溫蒸汽時請與我們銷售部聯系。
注4：哈氏合金C-276或ASTM N10276
