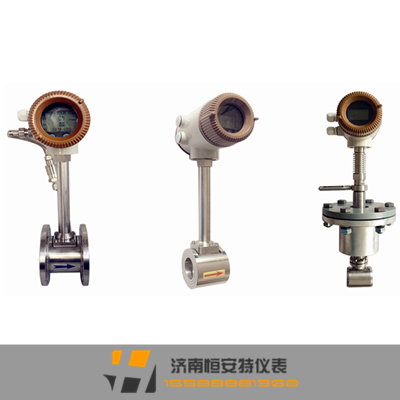

HAT-BRLB智能渦街流量計

HAT-BRLB型智能渦街流量計主要功能：適用范圍: 各種氣體(壓縮空氣、熱風、氧氣、氮氣、煤氣、天然氣、乙炔) 各種液體(純水、去離子水、軟水、乙醇、甲苯酚類、液氨) 產品簡

產品詳情

HAT-BRLB型智能渦街流量計主要功能：

適用范圍:

各種氣體(壓縮空氣、熱風、氧氣、氮氣、煤氣、天然氣、乙炔)

各種液體(純水、去離子水、軟水、乙醇、甲苯酚類、液氨)

產品簡介：

HAT-BRLB渦街流量計是采用壓電應力式傳感器，性能可靠性高，可在-20℃～+350℃的流體溫度范圍內工作。工作壓力損失較小，量程范圍寬，對飽和蒸汽測量量程比可達30比1，渦街流量計測量技術成熟的產品。具備了模擬標準信號、數字脈沖信號輸出，可以與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。廣泛用于工業管道介質流體的流量測量，如各種氣體、液體、蒸氣等多種介質，精度高，在測量流體體積流量時不受流體密度、壓力、溫度、粘度等參數的影響，可靠性高，維護量小，能長期穩定。

產品特色：
1、可以同時集成溫度、壓力補償功能。

2、全智能化、數字化電路設計，自動補償被測流體密度或標況體積計算。

3、全新的數字濾波和修正功能使流量測量更加精準可靠。

4、電池供電型無需外接電源既可連續工作兩年以上。

5、全新點陣漢字液晶顯示，使用操作更方便。

6、工作壓力損失較小，量程范圍寬。

7、無可動機械零件，可靠性高，維護量小。

技術指標：

測量介質	液體、氣體、蒸汽（單相介質或可以認為是單相的介質）
	飽和蒸汽在干度≥85%時，可以認為是單相介質
介質溫度(℃)	-40～+300； 350～450（電容式，協議訂貨）
介質壓力	1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的規格協議訂貨
允許振動加速度	電容式傳感器:1.0～2.0g 壓電式傳感器：≤0.2g
不確定度	1.0級 1.5級 2.5級
量程比	8:1 10:1 15:1
流量范圍	液體：0.35~7.0m/s 氣體：5.0~60.0m/s 蒸汽：6.0~70.0m/s
規　　格	滿管式	法蘭卡裝式.法蘭連接.溫壓補償.規格為DN15-DN300
	插入式	DN200-DN1500（超過DN1500可特殊訂貨）
材　　質	304，其他材質協議訂貨
雷諾數	正常2×103~710 擴展110~7*10
阻力系數	滿管式Cd≤2.6
防護等級	普通型：IP65 潛水型：IP68
防爆等級	本質安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5
環境條件	環境溫度		-40℃~+55℃（非防爆場所） -25℃~+55℃（防爆場所）
	相對濕度		≤90%
	大氣壓力		86~106kPa
供電電源	脈沖型12VDC～ +24VDC 電流型 12VDC～+24VDC 4-20mA 電池供電3.6V
輸出信號	頻率脈沖信號2~3000Hz 低電平≤1V 高電平≥5V
	二線制4-20mA信號防爆型負載≤300Ω 非防爆型負載≤500Ω

流量范圍：

儀表口徑	液體		氣體
	液體		氣體
(mm)	測量范圍	輸出頻率范圍	測量范圍	輸出頻率范圍

	(m3/h)	(Hz)	(m3/h)	(Hz)
15	1.2-6	118-590	4~28	400~2700
20	1.5-10	56-374	6~40	224~1500
25	2～16	41～330	8~50	170～1030
40	2.5~25	12～120	25~180	120～870
50	3.5~40	9～105	35～300	92～735
65	7.5~70	9~83	50~500	59~588
80	12～130	7～80	80～800	50～493
100	18~160	6～49	120～1200	36～370
125	25~250	4 ~ 40	180~1800	30~300
150	50~400	4～38	320～2800	31～270
200	70~700	3～30	560～6000	22～240
250	120~1200	2.5～25	890～8000	18～170
300	200~2000	2.4～24	1360～12000	17～150
-300	200~1800	11～98	1560～15000	83～830
-400	350～3000	11～92	2750～27000	83～836
-500	500～4000	10～79	4300～43000	84～834
-600	700～5600	9.5～76	6200～61000	83～830
-800	900～7200	7～55	11000～110000	83～829
-1000	1300～12000	6.3～56	17000～170000	83～820
>(1000)	協議		協議

注：表中(300)～(1000)口徑為插入式
